AI图纸智能识别与设备定位

一、背景与痛点

在核电、热力等工业场景的故障处置、工单筹备及日常巡检工作中，工程师需频繁开展具体设备与部件的定位工作。面对数量庞大的工业图纸与复杂的系统架构，传统人工翻阅图纸的方式耗时费力，多图纸联动形成隔离边界的流程繁琐，耗费隔离经理大量时间与精力。AI图纸智能化改造已成为提升运维效率、保障作业安全的核心突破方向。

核心痛点

• 01 图纸检索，定位耗时： 海量图纸下的手工翻阅与查找，严重拖慢了单一设备的定位速度及后续工单处理效率。
• 02 多图协同，负担繁重： 跨专业分析时需手动比对与拼接多张图纸，繁琐的流程极大加重了日常的工作负担。
• 03 关系梳理，易生偏差： 依赖个人经验判断设备上下游连接逻辑，不仅难以快速掌握完整链路，还极易产生遗漏。

二、实践详述

改造前

• 人工翻阅图纸和台账查设备，步骤繁琐耗时长
• 跨图纸分析需逐张查找比对，全靠老工程师经验带路
• 隔离边界靠人工经验判断，存在漏判与误操作风险

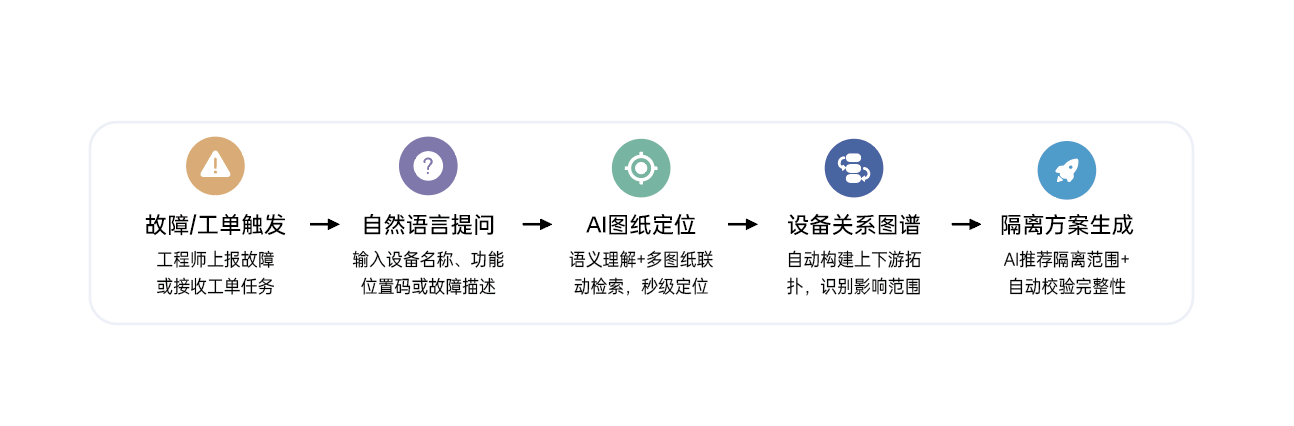

改造后

• 自然语言一问直达，快速定位图纸与设备位置
• 自动构建设备上下游关系图谱，一键获取全局拓扑
• AI推荐隔离设备与关键节点，可视化展示边界范围

图纸智能隔离

平台基于图纸图谱和智能算法，可一键完成设备隔离计算，支持多工作点联合分析及隔离路径、关键途经点手动选择，并可自动完成跨图纸、跨路径的隔离分析。

图纸智能问答

用户可通过自然语言交互，完成设备定位、拓扑计算、隔离分析等操作，将多步骤人工流程转化为对话式智能处理，并支撑更多业务系统的协同问答。

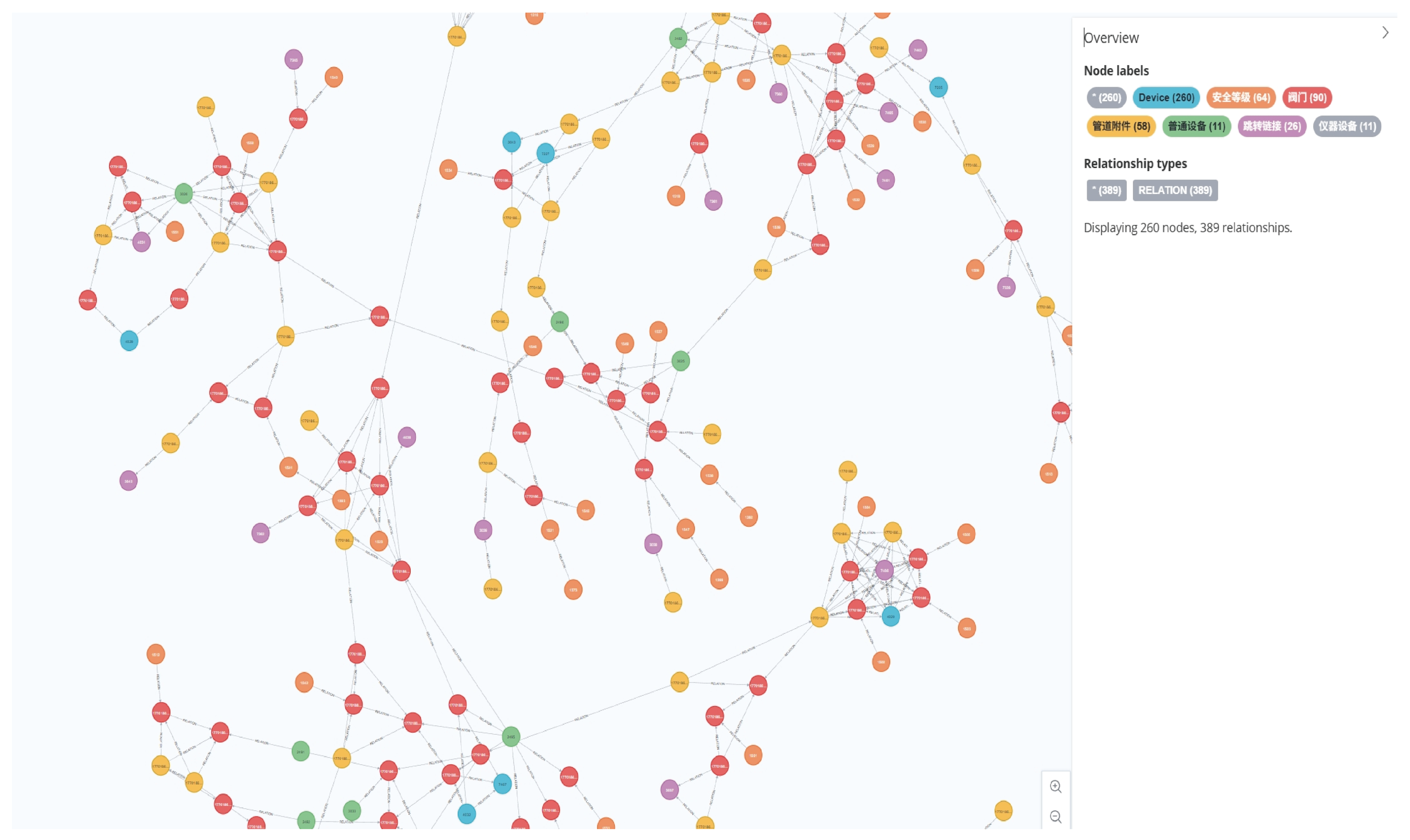

图纸图谱可视化

通过识别图纸中的图例、线条和文本，自动构建拓扑图谱，并结合跳转符实现跨图连接，形成完整系统级图谱，实现设备连接关系的全局贯通与可视化展示。

全域图纸关联

平台通过跳转符解析与智能关联，实现目标图纸自动绑定和点击跳转，减少人工翻图、提升检索效率，并支撑图谱构建、智能问答及隔离计算等功能。

三、方案价值

平台通过跳转符解析与智能关联，实现目标图纸自动绑定和点击跳转，减少人工翻图、提升检索效率，并支撑图谱构建、智能问答及隔离计算等功能。

四、全球核电发展现状与运维挑战

核电、热力等高可靠行业长期依赖复杂工程图纸作为设备定位、故障分析与隔离操作的核心依据。随着系统规模扩张与历史资产沉淀，图纸数量快速增长，跨图纸、跨专业、跨系统的人工检索方式逐渐成为效率瓶颈。

在实际运维流程中，工程师往往不仅要找到某一个设备位置，还需要理解它与上下游系统之间的连接关系、所属边界与相关约束。这使得“找图纸”本身已经不再是单一动作，而是一个涉及检索、推理、验证与协同的复合任务。

五、图纸智能化改造的核心能力

围绕图纸场景的智能化升级，关键不在于把 OCR 或检索单点接入现有流程，而在于把图纸识别、关系建模、交互式问答和业务计算组织成同一个可调用体系。

1. 图纸语义识别

系统需要同时识别图纸中的设备标记、符号、连线、说明文字与跳转标识，并将这些对象转换为结构化语义单元，为后续检索与计算提供统一输入。

2. 拓扑关系建模

在完成语义识别后，还需要进一步抽取设备之间的连接方向、层级关系与系统边界，建立可持续更新的图纸图谱，让“定位”升级为“关系可追踪”。

3. 对话式业务交互

工程师更需要的是“直接提问并得到可执行结果”，而不是切换多个系统后再手工拼接信息。将图纸图谱与自然语言交互结合，可以显著缩短故障处置和工单筹备链路。

六、落地实施建议

• 先选取高频、规则相对稳定的设备定位与图纸跳转场景作为试点，快速形成可验证样板。
• 建立图纸版本治理与更新同步机制，确保识别结果、拓扑关系与源图纸始终一致。
• 将问答、隔离分析、图谱可视化等能力统一接入业务门户，而不是让用户分散在多个工具之间操作。

七、业务价值延展

图纸智能化带来的价值不止于“更快找到设备”。一旦图纸资产被结构化，企业还可以进一步延展到隔离计算、作业边界评估、知识问答、运维培训与经验复盘等更高价值场景。

对于工业企业而言，这意味着图纸从静态资料转化为可治理、可调用、可协同的业务资产，为后续 Agent 化能力接入提供稳定底座。
